一、產品概述

1、概 述

在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。

電力微機消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。

2、功能及特點

u 模塊化設計，結構緊湊，技術先進，高速32位ARM內核處理器使運算實時性和動作準確性得以保證。

u 實時監控系統狀態，實時運算，對系統出現的低頻、基頻、高頻諧振故障做出準確判斷，并作出及時動作。

u 實時顯示三相電壓、開口電壓，能準確判斷出接地、過壓欠壓、諧振。

u 系統諧振被阻尼消除后若再次被激發產生，裝置能再次立即起動予以消除。

u 工業標準的RS-485通訊接口，可以實時向上位機傳送系統的運行狀態。

u 故障追憶功能，大容量Flash存儲器保存最近20次歷史故障記錄。

u 具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用。

u 雙硬件看門狗電路確保軟件運行的可靠性。

u 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

3、工作原理

本裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件（大功率可控硅），將PT開口三角繞組瞬間短接，產生強大阻尼，從而消除鐵磁諧振。

諧振被成功消除則裝置的液晶屏上顯示諧振類型和發生時間，并且諧振報警繼電器吸合5到10秒鐘，以提示曾有鐵磁諧振發生。

二、技術指標及使用環境

u 適用范圍：3kV―35kV系統。

u 消諧路數：1路（可定制2路產品）。

u 適用諧振頻率：高頻、低頻、工頻諧振。

u 消諧啟動電壓：低頻諧振30V，工頻、高頻諧振120V。

u 電壓測量精度：0.5%。

u 頻率測量精度：±1Hz。

u 報警繼電器輸出觸點容量：AC 240V/10A，DC 30V/10A。

u 通信方式：RS485@9600bps。

u 工作電源：AC220V±10%，DC220V±10%。

u 環境溫度：–10°C至 + 50°C。

u 海拔高度：小于2000米。

u 工作環境溫度：-10℃- 60℃。

u 空氣相對濕度：90% (25℃)、50% (40℃)。

u 使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體。

u 安裝地點具有防風、防雨和防塵設施。

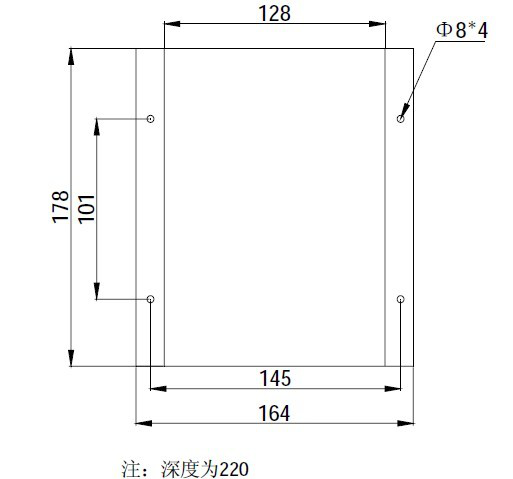

三、安裝尺寸
