干式變壓器溫度控制采用高性能PT100傳感器，是保證干式變壓器安全運行的控制裝置。該儀表設計新式，結構緊湊、牢固、顯示醒目、直觀，具有更加完善的系統保護、參數保存與輸出指示等功能。其特有的溫度超限報警，超溫跳閘；負載斷線報警輸出，可以更好的保證無人值守供電系統安全、高效運行。本產品具有精度高、體積小、壽命長、安裝方便易使用等特點。
|
|
|
|
| 材質 | 塑殼 | 型號 | ZH-B32 |
| 測量溫度 | -50℃－150℃ | 測溫精度 | 0.5%FS±１個字 |
| 工作電壓 | AC176Ｖ～AC242Ｖ( 50~60Hz ) | 功耗 | 5VA |
| 風機繼電器觸點容量 | 10A/220VAC | 報警、跳閘、故障繼電器觸點容量 | 5A/220VAC |
| 儀表外形尺寸 | 160mm×80mm×117mm（寬×高×深） | 開孔尺寸 | 154mm×77mm（寬×高） |
| 通信協議 | Modbus |
|
|
型號 | 功 能 |
SD-B32 | 油面溫度顯示、兩路環境溫濕度顯示、風機控制、超溫報警、超高溫度跳閘、傳感器故障檢測、門狀態監測、環境溫濕度加熱。 |

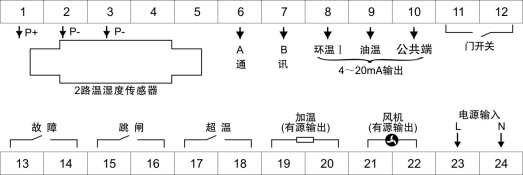

安裝說明
1 : 油面溫度傳感器 Pt100+
2,3 : 油面溫度傳感器 Pt100-
4,5 : 空
6 : Rs485 A
8,10 : 環境溫度 4-20MA電流輸出
9,10 : 油面溫度Ⅰ4-20MA電流輸出
11,12 : 安全門開關輸入
13,14 : 故障無源觸點開關輸出
15,16 : 跳閘無源觸點開關輸出
17,18 : 超溫?zé)o源觸點開關輸出
19,20 : 加溫有源觸點輸出
21,22 : 風機有源觸點輸出
23,24 : 電源輸入
